노후 온수분배기, 집수정 펌프라인 체크밸브 누수, 분배기, 체크밸브 교체 작업.



온수분배기, 체크밸브 누수.

대실이 40여 실 되는 모텔

온수분배기 노후되어 누수

분배기 조립하여 교체 작업 내용.

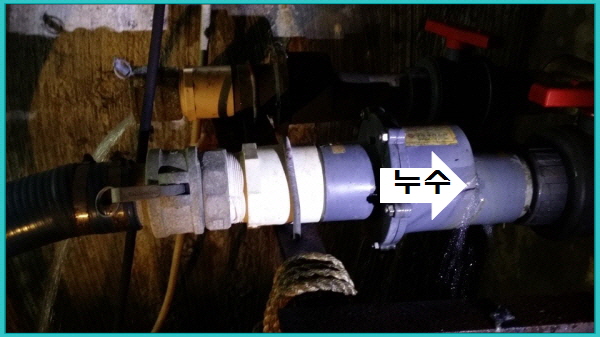

지하 집수정 펌프라인 체크밸브에서 누수 발생

체크밸브가 플라스틱 재질이라

본체에 균열이 생겨 누수

이 원인은 체크밸브가 오랫동안 작동을 하다,

작은 충격이 누적되어 금이 간 것으로 판단됩니다.

새 체크밸브를 구매하여 교체.

대실이 40여 실 되는 모텔의

온수 분배기 교체 작업은

비교적 규모가 큰 설비 작업으로,

누수 문제 해결과 효율적인

온수 공급을 위해 매우 중요합니다.

사전 점검 및 계획 수립

누수 위치 확인

기존 분배기의 누수 부위를 확인하여

원인을 진단합니다

(용접부 파손, 밸브 노후, 배관 균열 등).

분배기 구조 파악

현재 설치된 분배기의 회로 수, 밸브 위치,

사용 배관 크기(보통 20A~32A),

재질(PVC, 동관, 스테인리스 등) 확인.

설계 및 치수 확인

교체할 새 분배기 크기와

입출구 배관의 위치를 맞추기 위한 실측.

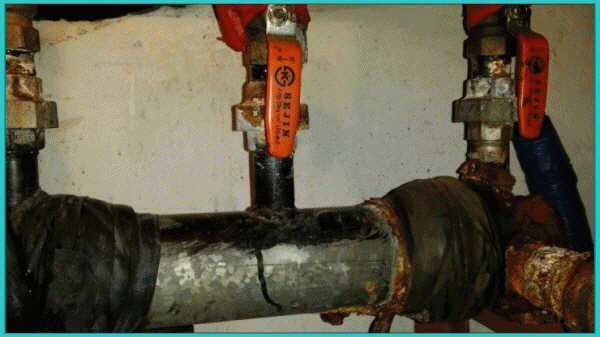

기존의 분배기이죠.

금방이라도 터질 것 같은~

임시 사용하기 위해 관리하시는 분이,

넓은 고무 재질의 끈을 이용

테이핑을 해 놓았습니다.

급한 상황에서 조금은 견딜 수 있으니

어쩔 수 없는 상황이죠.

더군다나 온수는 온도가 높아,

자칫 잘못 실수라도 하면

화상 입기가 십상이죠.

자재 준비

온수 분배기(스테인리스 혹은 동재 등)

볼 밸브 및 체크 밸브

단열재 (보온재)

유니언, 엘보, 티 등 배관 연결 자재

필요시 자동 공기 빼기 밸브(에어 벤트)

새 자재를 구입하여

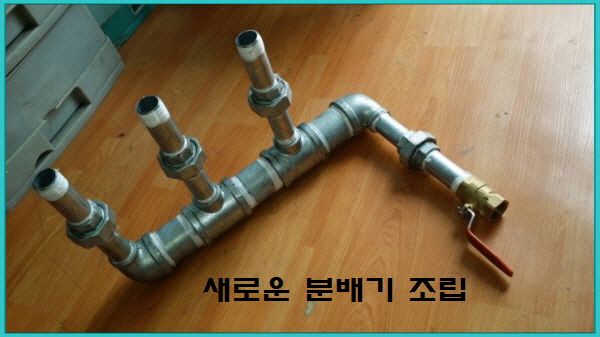

같은 모양으로 조립을 합니다.

기존 분배기 철거

온수 차단

보일러 및 급수 차단, 압력 해제.

배수 작업

기존 분배기에 남은 온수 제거.

절단 및 분리

노후 분배기 배관을 절단하고 본체 철거.

주변 청소

부식물 제거, 주변 배관 상태 점검.

분배기 조립 및 설치

새 분배기 조립

라인 수에 맞게 밸브 장착.

유니언 등을 이용해 탈부착 가능하게 조립.

에어 벤트 장착 가능 시 설치.

현장 설치

입출수 배관과 위치를 맞춰 고정.

모든 배관 연결 후 토치 용접 또는

PVC 접착 (재질에 따라 다름).

누수 없는지 시공 중간에 테스트.

단열 작업

분배기와 배관에 보온재 씌워

에너지 손실 방지 및 화상 예방.

그리고 현장 설치를 하고 마무리하였습니다.

작동 시험 및 마무리

온수 공급 재개 및 작동 점검

보일러 가동 후 온수 공급 상태, 압력,

각 호실 온수 상태 점검.

누수 여부 재확인.

공기 제거

에어 벤트 또는 수동으로 각 회로 공기 제거.

마무리 정리

주변 정리 및 폐기물 처리.



작업 인원은 2명 (숙련공 포함)

작업 시간은 보통 1일 소요됩니다.

    (구조 복잡하거나

        공간 협소 시 1.5일 이상)

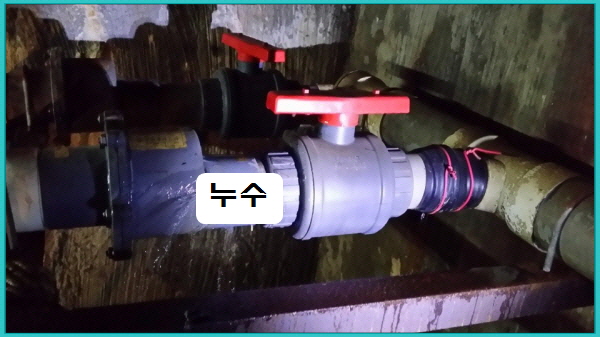

지하 집수정 펌프라인 체크밸브 누수 발생

지하 집수정 펌프라인

체크밸브 교체 작업에 대한 자세한 설명.

해당 설명은 점검, 원인 분석,

부품 교체 과정까지 포함한 순서대로

구성되어 있습니다.



체크밸브가 플라스틱 재질이라

본체에 균열이 생겨 누수

이 원인은 체크밸브가

오랫동안 작동을 하다,

작은 충격이 누적되어

금이 간 것으로 판단됩니다.

현장 점검 및 원인 파악

점검 위치

지하 집수정 내 펌프라인 연결부 확인

누수 부위 확인

체크밸브 본체에서

미세한 물이 새는 현상 발생

관찰 결과

체크밸브 외관에 균열이 발생해 있었고,

재질은 **플라스틱(PVC 류)**로

내구성이 금속 대비 낮음

원인 분석

장기간 사용으로 인한 재질 피로 누적

펌프 작동 시의 수격(워터해머) 또는

외부 미세한 충격이 반복되면서 균열 발생

교체 작업 준비

필요 부품

동일 규격의 PVC 또는 금속 재질 체크밸브

필요 공구

멍키 스패너, 파이프 렌치

절단기 또는 커팅 톱 (PVC 용)

테플론 테이프

실리콘 또는 접착제 (재질에 따라)

수건 및 양동이 (잔수 처리용)

새 체크밸브를 구매하여 교체

교체 작업 절차

펌프 및 전원 차단

안전을 위해 전원 차단 및 펌프 작동 중지

배관 내부 압력 제거 및 잔수 배출

체크밸브 앞뒤의 밸브가 있다면

잠그고, 잔수 배출

기존 체크밸브 분리

연결부를 해체

부착 부위가 접착식일 경우

절단 도구로 잘라 제거

신규 체크밸브 설치 준비

배관 끝부분 깨끗이 정리 및 이물질 제거

나사식일 경우 테플론 테이프 감기

접착식일 경우 PVC 접착제 도포

새 체크밸브 연결 및 고정

유입 방향을 확인하고 바르게 설치

체결 후 흔들림이나 틈이 없도록 점검

건조 시간 확보 (접착식의 경우)

접착이 완전히 마를 때까지

최소 수십 분 이상 대기

라인 복구 및 시험 가동

전원 복구 후 펌프 작동

누수 여부 및 정상 작동 여부 확인



마무리 점검 및 보고

작동 상태 확인

체크밸브 개폐 정상 작동 확인

누수 여부 재점검

이음부, 밸브 본체 모두 확인

향후 관리 안내

수격 방지 장치(워터해머 방지기) 설치 고려

플라스틱 대신 금속 체크밸브로 내구성 향상

새 체크밸브를 구매하여 교체 마무리.
