화장실 칸막이(큐비클, Cubicle)는 공공시설, 학교, 회사, 쇼핑몰 등 화장실 개별 공간 구획하는 구조물입니다.

화장실 칸막이(큐비클)란?
화장실 칸막이(큐비클, Cubicle)는
공공시설, 학교, 회사, 쇼핑몰 등의
화장실에서 개별 공간을
구획하는 구조물입니다.
개인 프라이버시를 보호하면서
공간을 효율적으로
활용할 수 있도록 설계됩니다.

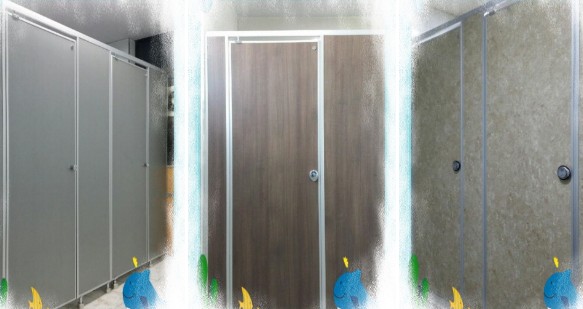

예쁜 화장실의 칸막이 (큐비클)
종류, 색상, 디자인 등 다양하게 있습니다.

화장실 칸막이 큐비클 설치에 대해
자세히 설명해 드려 볼게요.

화장실 칸막이 설치 과정

현장 실측 및 설계
설치할 공간을 측정하여
칸막이 크기 및 배치를 설계하고,
문 여닫이 방향, 칸막이 개수,
사용자 동선 등을 고려하여야 합니다.

자재 선택
공간의 특성과 예산에 맞춰
적절한 재료를 선택.
일반적으로 사용되는 자재에는
방수 패널, 강화 플라스틱, PVC,
스테인리스 등이 있습니다.

하부 프레임 및 지지대 설치
화장실 바닥과 벽에 고정할
프레임 및 지지대를 먼저 설치.

칸막이 밑 하단 받침대-L자형.
칸막이를 바닥에서 받쳐주는
부속 많이 쓰이는 L자 타입.
칸막이 하단 받침대-ㄷ자.

바닥에서 일정한 높이를 띄우는(부유형).
바닥까지 연결하는(고정형) 방식이 있습니다.

칸막이 패널 및 문 설치
문과 측면 패널을 지지대에 고정.

칸막이 상부에 설치하는
출입문을 제어하는 부속품
항상 닫혀 있도록 하는,
문의 경첩으로 좌우 사용 경첩
마개를 씌우는 것과 마개가 없는 것
문 자동으로 닫히게 하는 부속품.

도어에는 경첩, 잠금장치,

출입문 잠금장치
사용 중 표시되는 잠금쇠
손잡이를 돌려 잠그는 잠금쇠.

손잡이 등을 부착합니다.

마감 및 테스트
모든 부분이 제대로 고정되었는지 확인하고
마감 처리를 합니다.

칸막이 브래킷
칸막이를 고정하는 부속품
마개가 없는 것과 있는 것이 있습니다.

옷걸이 겸용 스토퍼
나사못으로 고정하고 캡을 끼워
옷걸이 겸 스토퍼의 용도로 쓰임.

문이 부드럽게 열리고 닫히는지,
잠금장치가 제대로 작동하는지 점검합니다.



칸막이 종류 및 특징



칸막이 재질별 특징

큐비클 설치방식
1칸은 일자형, 기억자형.
2칸은 F 형, T 형.
3칸 경우 ㅛ 형이 있고,
설치타입은
일반형은

   받침대사용 문높이에 맞춰 설치
         (높이는 1 m80 cm 규격)
천정형은

   받침대사용 문 옆판 바닥~천장까지
   일체형-바닥에서 천장까지 시공.
제품에는 몰딩형과 노몰딩형이 있고
  내부공간의 구조와 크기 따라 시공.

설치 시 고려해야 할 사항
공간의 크기와 구조
   장애인 화장실, 유아용 화장실 등
     특별한 요구 사항 고려하고,
방수 및 위생
   물기와 습기에 강한 재질 선택합니다.
내구성 및 유지보수
  파손이나 변형이 적은 재질과 디자인 선택.
미관 및 인테리어
  기존 화장실 인테리어와 조화롭게 설치.
사용자 편의성
  손잡이, 잠금장치의

     편리한 조작 가능 여부를 확인합니다.

화장실 칸막이 큐비클 설치는
공간 활용, 위생 관리, 내구성 등을
고려하여 적절한 재질과 구조를
선택하는 것이 중요합니다.
시설의 목적과 예산에 맞춰
신중하게 계획하고,
전문 시공 업체를 통해
진행하는 것이 좋습니다.

장애우 화장실 설치 요점
신축하는 건물의 경우에는
대변기 칸의 바닥면적이
폭 1.4미터 이상, 깊이 1.8미터 이상
설치하여야 하며,
대변기의 좌측 또는 우측에는
휠체어의 측면접근을 위해
폭 0.75미터 이상의 활동공간 확보
대변기의 전면 휠체어가 회전할 수 있도록
1.4미터 ×1.4미터 이상의 활동공간을 확보

기존시설에 설치하는 경우
시설의 구조 등의 사유로 인해
기준에 따라 설치하기가 어려운 경우
바닥면적이
폭 1.0미터 이상, 깊이 1.8미터 이상
되도록 설치하여야 한다.
출입문의 통과폭은 0.8미터 이상
출입문의 형태
미닫이문, 접이문으로 하고
여닫이문을 설치하는 경우
바깥쪽으로 개폐되도록 한다.
